在電子元器件小型化、集成化趨勢日益明顯的今天，熱敏電阻的尺寸與封裝形式成為工程師選型時的重要考量因素。村田（Murata）作為全球領先的電子元器件制造商，其熱敏電阻產品，尤其是NCP系列，提供了豐富的尺寸與封裝選項，以滿足不同應用場景的需求。本文將深入解析村田熱敏電阻的尺寸與封裝對照表，幫助您快速找到適合自身需求的解決方案。

一、尺寸規格：從小型化到標準化，滿足多元空間需求

村田熱敏電阻NCP系列提供了多種尺寸規格，以適應不同應用場景對空間的需求。尺寸規格通常以兩位數字代碼表示，并對應具體的物理尺寸。以下是常見的尺寸規格對照表：

尺寸代碼	物理尺寸 (L x W, mm)	EIA標準
02	0.40 x 0.20	01005
03	0.60 x 0.30	0201
15	1.00 x 0.50	–
18	1.60 x 0.80	–
21	2.00 x 1.25	0402 (寬度略有增加)

從表格中可以看出，村田熱敏電阻的尺寸覆蓋了從超微型到標準尺寸的多種規格。

• 超微型尺寸（如0.40 x 0.20mm，代碼02）：符合EIA 01005標準，是當前市場上最小的熱敏電阻尺寸之一，非常適合空間極度受限的應用，例如智能手機、可穿戴設備、耳機等消費電子產品，以及高密度電路板設計。
• 小型尺寸（如0.60 x 0.30mm，代碼03）：符合EIA 0201標準，同樣適用于空間受限的便攜式電子產品，在小型化和性能之間取得了良好的平衡。
• 標準尺寸（如1.00 x 0.50mm，代碼15；1.60 x 0.80mm，代碼18；2.00 x 1.25mm，代碼21）：這些尺寸的熱敏電阻應用更為廣泛，適用于各種通用電子產品，如家用電器、工業控制設備、汽車電子等。其中，代碼21的尺寸雖然標注為2.00 x 1.25mm，但符合EIA 0402標準，僅在寬度上略有增加，可能是為了滿足特定設計需求。

二、封裝類型：多樣化封裝，適應不同生產與應用場景

封裝類型不僅影響熱敏電阻的制造和組裝工藝，也與其可靠性和應用環境密切相關。村田熱敏電阻NCP系列提供了多種封裝類型，以滿足不同的生產需求和應用場景。封裝類型通常以字母代碼表示，以下是常見的封裝類型對照表：

封裝代碼	封裝類型	描述	典型應用場景

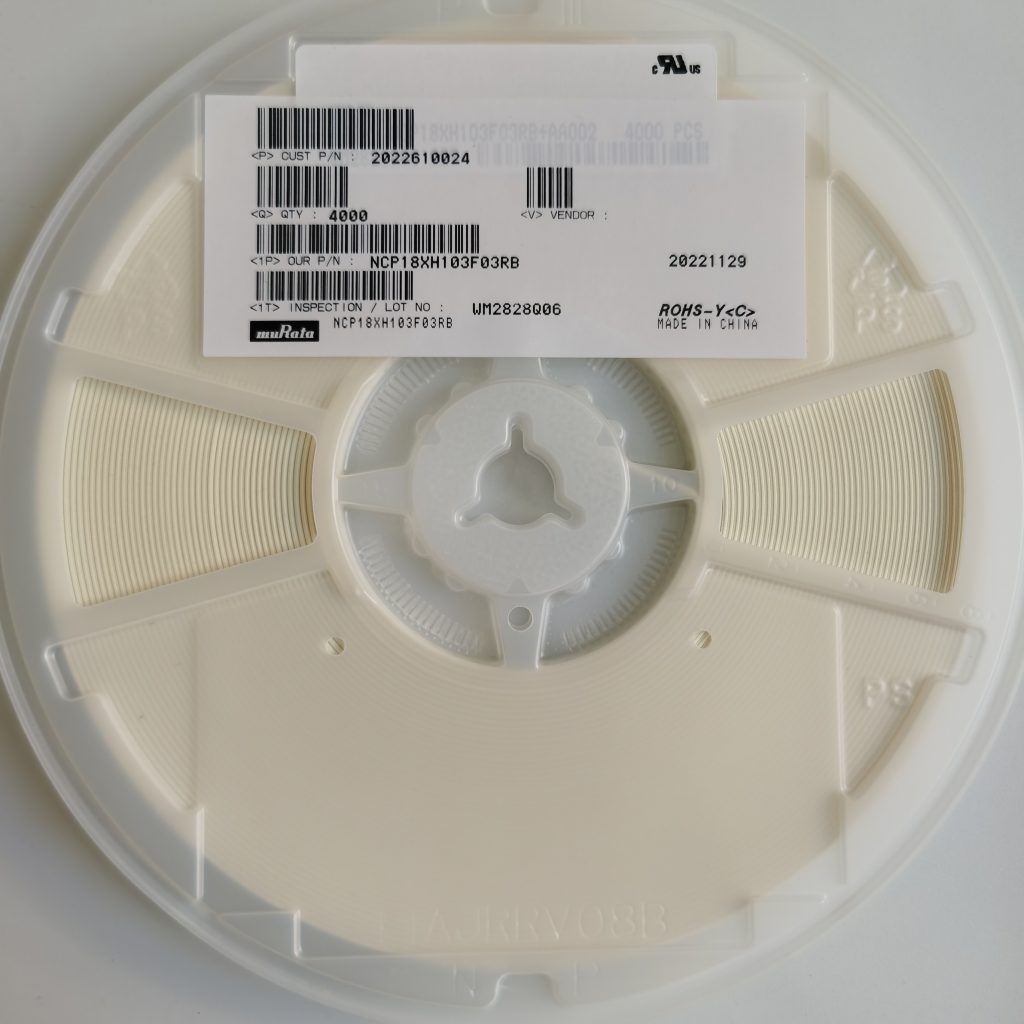

RA	塑料帶裝 (Plastic Taping)	4mm間距，4000件/卷	通用自動化裝配，提供基本的防潮、防塵保護
RB	紙帶裝 (Paper Taping)	4mm間距，4000件/卷	通用自動化裝配，成本相對較低
RC	紙帶裝 (Paper Taping)	2mm間距，10000件/卷	適用于需要更高元件密度的自動化裝配
RL	紙帶裝 (Paper Taping)	2mm間距，15000件/卷	適用于需要更高元件密度的自動化裝配，提供更大的單卷元件數量
RH	紙帶裝 (Paper Taping)	2mm間距，20000件/卷	適用于需要更高元件密度的自動化裝配，提供最大的單卷元件數量，滿足大規模生產需求
P	鍍層端接系列 (Plated Termination Series)	–	適用于需要更高可靠性和耐焊性的應用，如汽車電子、航空航天等領域
S	高可靠性系列 (High Reliability Series)	–	針對高可靠性要求的應用，如汽車電子、工業控制、醫療設備等，采用特殊封裝工藝和材料，確保在惡劣環境下的穩定性和耐用性
C	導電膠系列 (Conductive Glue Series)	–	適用于需要導電膠粘接的特殊應用場景

從表格中可以看出，村田熱敏電阻的封裝類型涵蓋了塑料帶裝和紙帶裝兩種主要形式，并提供了不同的間距和單卷元件數量，以適應不同的自動化裝配需求。

• 塑料帶裝 (RA)：提供基本的防潮、防塵保護，適用于大多數通用自動化裝配場景。
• 紙帶裝 (RB, RC, RL, RH)：成本相對較低，適用于對成本敏感的應用。其中，RC、RL、RH封裝采用2mm間距，相比4mm間距的RA和RB封裝，可以在相同的卷盤尺寸下容納更多的元件，從而提高生產效率，降低頻繁更換卷盤帶來的停機時間，尤其適合大規模生產。RH封裝單卷元件數量達到20000件，是追求極致生產效率的理想選擇。
• 特殊系列封裝 (P, S, C)：
• 鍍層端接系列 (P)：通過鍍層端接工藝，提高引腳的耐焊性和可靠性，適用于對焊接可靠性要求高的應用，如汽車電子、航空航天等領域。
• 高可靠性系列 (S)：針對高可靠性要求的應用，采用特殊封裝工藝和材料，增強熱敏電阻的抗振動、抗沖擊、耐高溫高濕等性能，確保在惡劣環境下的穩定性和耐用性，適用于汽車電子、工業控制、醫療設備等關鍵領域。
• 導電膠系列 (C)：采用導電膠進行封裝，適用于需要導電膠粘接的特殊應用場景，例如某些柔性電路板或特定結構的電子設備。

三、選型指南：因需制宜，精準匹配

在選擇村田熱敏電阻的尺寸與封裝時，需要綜合考慮以下因素：

• 應用空間限制：根據電路板空間和布局要求，選擇合適的尺寸規格。對于空間極度受限的應用，優先選擇超微型尺寸（如代碼02、03）；對于空間相對寬裕的應用，可以選擇標準尺寸（如代碼15、18、21）。
• 生產規模和效率：根據生產規模和自動化裝配需求，選擇合適的封裝類型和單卷元件數量。大規模生產建議選擇單卷元件數量多的封裝（如RH），以提高生產效率，降低生產成本。
• 可靠性要求：根據應用環境的可靠性要求，選擇合適的封裝類型。對于高可靠性要求的應用（如汽車電子、航空航天、醫療設備），建議選擇高可靠性系列（S）或鍍層端接系列（P）封裝，以確保熱敏電阻的穩定性和耐用性。
• 成本預算：在滿足性能和可靠性要求的前提下，根據成本預算選擇合適的尺寸和封裝類型。紙帶裝（RB, RC, RL, RH）封裝通常成本較低，適用于對成本敏感的應用。

四、總結：尺寸與封裝，選型的關鍵維度

村田熱敏電阻NCP系列提供的多樣化尺寸與封裝選項，為用戶提供了靈活的選擇空間，能夠精準適配不同的應用場景。通過合理選擇尺寸與封裝，可以優化產品設計，提升生產效率，確保產品可靠性，并實現成本效益的最佳平衡。
